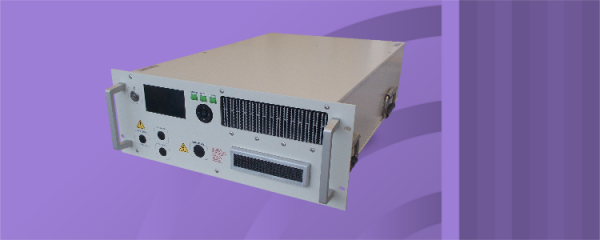

DT90/130

Amplificateur en état solide / Classe A
Large bande (bi-bande): 9 kHz - 1000 MHz
Extension possible de la fréquence entre 4 kHz et 9 kHz sur demande
Puissance de sortie typique :
- 90 W CW (9 kHz – 20 MHz) and
- 130 W CW (20 MHz – 1 GHz)
Puissance de sortie minimale garantie avec un taux d'harmoniques <20dBc :
- P1dB > 35 W et H < -20dBc à 9 kHz
- P1dB > 45 W et H < -20dBc de 10 kHz à 20 MHz
- P1dB de 20MHz à 1000 MHz
Refroidissement à air : ventilateurs intégrés
Fonctionne sous toute désadaptation sans dommage
Fiable, performant et robuste
Rack au format 19"
Garantie standard 3 ans

VERSIONS :

DT 90/130 D : Amplificateur Standard avec :
- Ecran tactile couleur
- Contrôle numérique
- Communications IEEE 488 GPIB, Ethernet, USB, RS232,
- Régulation de la vitesse des ventilateurs
DT 90/130 DC : N-DT 90/130 D avec :
- Coupleur bidirectionnel intégré
- Affichage instantané de la puissance directe et réfléchie

MAINTENANCE :

Amplificateur conçu pour une maintenance optimisée :
- Facilité d'accès à tous les sous-ensembles
- Conception modulaire
- Réparation avec un minimum de réglages
Diagnostic rapide
Temps d'immobilisation minimal
Possibilité de contrat de maintenance préventive et/ou curative

APPLICATIONS :

Tests CEM
Tests RF et instrumentation
Radiocommunication
Laboratoires de mesures ou d'études

Télécharger la fiche du produit

Bande de fréquence : Bande basse: 9 kHz - 20 MHz / Bande haute: 20 MHz - 1000 MHz
Puissance de sortie typique : 90 W / 130 W
Puissance minimum à 3dB de compression : 45W à 9kHz / 57W 10kHz-30MHz / 155W 30-450MHz / 125W 0.45-1GHz
Puissance minimum à 1dB de compression : 35W à 9kHz / 45W 10kHz-30MHz / 110W 30-450MHz / 90W 0.45-1GHz
Taux d'harmonique : H2,H3 < -20dBc pour la puissance à 1 dB de compression minimale
Type de classe de fonctionnement : Classe A
Gain : 48 dB
Ondulation du gain petit signal : ± 3 dB max
Tolérance à la désadaptation : Infinie sans dommage
Impédance d'entrée : 50 ohms / VSWR: 2:1max
Impédance de sortie : 50 ohms / VSWR: 2:1max
Puissance d'entrée : +10 dBm max
Connecteur RF d'entrée : Type N fem. (Face avant ou face arrière) autres connecteurs sur demande
Connecteur RF de sortie : Type N fem. (Face avant ou face arrière) autres connecteurs sur demande
Interlock de sécurité : Connecteur type BNC
Contrôle numérique : Transistors, alimentations, températures internes et ventilateurs
Interfaces de communication : Ethernet, USB, GPIB, RS232
Ecran tactile couleur : Statuts, défauts, (puissance instantanée directe et réfléchie en version DC)
Température ambiante de fonctionnement : 0 °C / +35 °C
Température ambiante de stockage : -20 °C / +70 °C
Refroidissement : Air forcé avec régulation de la vitesse des ventilateurs : 60 l/sec max.
Secteur : 90-250 VAC, 47-63 Hz monophasé
Courant nominal : 7.7 A à 110 VAC / 3.7 A à 230 VAC
Dimensions : 640 x 450 x 178 mm (4U)
Poids : 28 kg

Version DT 90/130 DC :

Coupleur de puissance bidirectionnel intégré : Facteur de couplage 49 dB typ. (Version DC)
Connecteurs des couplages de puissance : Type N fem. (Face arrière)
Pertes estimées dues au coupleur intégré : 0.6 dB
