SX450 :

0.6 GHz - 6 GHz / 450 W CW


  • Amplificateur en état solide / Classe A
  • Large bande (une seule bande instantanée) : 0.6 GHz - 6 GHz
  • Puissance de sortie typique : 450 W CW
  • Taux d'harmoniques garanti avec une puissance de sortie minimale de :
    • H2, H3 < -15 dBc min. à 1 dB de compression jusqu'à 1 GHz
    • H2, H3 < -20 dBc min. à 1 dB de compression au dessus de 1 GHz
  • Refroidissement à air : ventilateurs intégrés
  • Fonctionne sous toute désadaptation sans dommage
  • Fiable, performant et robuste
  • Baie au format 19" sur roulettes
  • Garantie standard 3 ans


VERSIONS :

  • SX 450 DC comprenant :
    • Ecran tactile couleur
    • Contrôle numérique
    • Communications IEEE 488 GPIB, Ethernet, USB, RS232
    • Régulation de la vitesse des ventilateurs
    • Coupleur bidirectionnel intégré
    • Affichage instantané de la puissance directe et réfléchie


MAINTENANCE :

  • Amplificateur conçu pour une maintenance optimisée:
    • Facilité d'accès à tous les sous-ensembles
    • Conception modulaire
    • Réparation avec un minimum de réglages
  • Diagnostic rapide
  • Temps d'immobilisation minimal
  • Possibilité de contrat de maintenance préventive et/ou curative


APPLICATIONS :

  • Tests CEM
  • Tests RF et instrumentation
  • Radiocommunication
  • Laboratoires de mesures et d'études


Télécharger la fiche du produit

  • Bande de fréquence : 0.6 GHz - 6 GHz
  • Puissance de sortie typique : 450 W

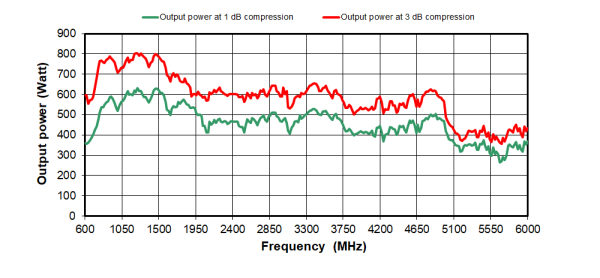

  • Puissance minimum à 3 dB de compression : 400 W min 0.6 - 4 GHz / 320 W 4 - 6 GHz
  • Puissance minimum à 1 dB de compression : 300 W min 0.6 - 4 GHz / 250 W 4 - 6 GHz
  • Taux d'harmoniques < 1 GHz : H2, H3 : < -15 dBc min à P1dB de compression minimum
  • Taux d'harmoniques > 1 GHz : H2, H3 : < -20 dBc min à P1dB de compression
  • Type de classe de fonctionnement : Classe A
  • Gain : 55 dB
  • Ondulation du gain petit signal : ± 5 dB max
  • Tolérance à la désadaptation : Infinie sans dommage
  • Impédance d'entrée : 50 ohms / VSWR: 2:1 max
  • Impédance de sortie : 50 ohms / VSWR: 2:1 max
  • Puissance d'entrée : + 10 dBm max
  • Connecteur RF d'entrée : Type N fem. (Face avant ou face arrière) autres connecteurs sur demande
  • Connecteur RF de sortie : Type N fem. (Face avant ou face arrière) autres connecteurs sur demande
  • Coupleur de puissance bidirectionnel intégré : Facteur de couplage 62 dB typ.
  • Connecteurs des couplages de puissance : Type N fem. (Face arrière)
  • Interlock de sécurité : Connecteur type BNC
  • Interfaces de communication : Transistors, alimentations et température interne
  • Interface de communication : Ethernet, USB, GPIB, RS232
  • Ecran tactile couleur : Statuts, défauts, puissance instantanée directe et réfléchie
  • Température ambiante de fonctionnement : 0 °C / + 35 °C
  • Température ambiante de stockage : -20 °C / +70 °C
  • Refroidissement : Air forcé: 120 l/sec max. (Ventilateurs intégrés)
  • Secteur : 47-63 Hz, triphasé (Etoile ou delta)
  • Consommation secteur : 5 kVA
  • Dimensions : 600 x 840 x 1050 mm (18U)
  • Poids : 200 kg



Télécharger la fiche du produit
  • Coupleur externe
  • Matrice de commutation
  • Câbles RF de puissance

Télécharger la fiche du produit
