SX700

Amplificateur en état solide / Classe A
Large bande (une seule bande instantanée) : 0.6 GHz - 6 GHz
Puissance de sortie typique : 700 W CW
Taux d'harmoniques garanti avec une puissance de sortie minimale de :
- H2, H3 < -15 dBc min. à 1 dB de compression jusqu'à 1 GHz
- H2, H3 < -20 dBc min. à 1 dB de compression au dessus de 1 GHz
Refroidissement à air : ventilateurs intégrés
Fonctionne sous toute désadaptation sans dommage
Fiable, performant et robuste

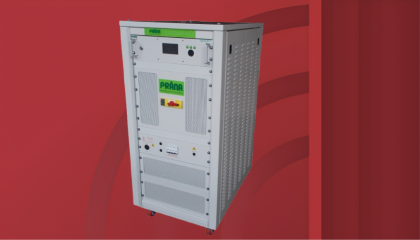

Baie au format 19" sur roulettes
Garantie standard 3 ans

VERSIONS :

SX 700 DC comprenant :
- Ecran tactile couleur
- Contrôle numérique
- Communications IEEE 488 GPIB, Ethernet, USB, RS232
- Régulation de la vitesse des ventilateurs
- Coupleur bidirectionnel intégré
- Affichage instantané de la puissance directe et réfléchie

MAINTENANCE :

Amplificateur conçu pour une maintenance optimisée:
- Facilité d'accès à tous les sous-ensembles
- Conception modulaire
- Réparation avec un minimum de réglages
Diagnostic rapide
Temps d'immobilisation minimal
Possibilité de contrat de maintenance préventive et/ou curative

APPLICATIONS :

Tests CEM
Tests RF et instrumentation
Radiocommunication
Laboratoires de mesures et d'études

Télécharger la fiche du produit

Bande de fréquence : 0.6 GHz - 6 GHz
Puissance de sortie typique : 700 W
Puissance minimum à 3 dB de compression : 500 W min 0.6 - 4 GHz / 400 W 4 - 6 GHz
Puissance minimum à 1 dB de compression : 650 W min 0.6 - 4 GHz / 500 W 4 - 6 GHz
Taux d'harmoniques < 1 GHz : H2, H3 : < -15 dBc min à P1dB de compression minimum
Taux d'harmoniques > 1 GHz : H2, H3 : < -20 dBc min à P1dB de compression
Type de classe de fonctionnement : Classe A
Gain : 58 dB
Ondulation du gain petit signal : ± 5 dB max
Tolérance à la désadaptation : Infinie sans dommage
Impédance d'entrée : 50 ohms / VSWR: 2:1 max
Impédance de sortie : 50 ohms / VSWR: 2:1 max
Puissance d'entrée : + 10 dBm max
Connecteur RF d'entrée : Type N fem. (Face avant ou face arrière) autres connecteurs sur demande
Connecteur RF de sortie : Type N fem. (Face avant ou face arrière) autres connecteurs sur demande
Coupleur de puissance bidirectionnel intégré : Facteur de couplage 62 dB typ.
Connecteurs des couplages de puissance : Type N fem. (Face arrière)
Interlock de sécurité : Connecteur type BNC
Interfaces de communication : Transistors, alimentations et température interne
Interface de communication : Ethernet, USB, GPIB, RS232
Ecran tactile couleur : Statuts, défauts, puissance instantanée directe et réfléchie
Température ambiante de fonctionnement : 0 °C / + 35 °C
Température ambiante de stockage : -20 °C / +70 °C
Refroidissement : Air forcé: 240 l/sec max. (Ventilateurs intégrés)
Secteur : 47-63 Hz, triphasé (Etoile ou delta)
Consommation secteur : 10 kVA
Dimensions : 600 x 840 x 1320 mm (24U)
Poids : 270 kg
